CJCQ型高效斜板沉淀器
(一)主要技術參數(shù)
|
型 號
參 數(shù) |
CJCQ-90 |
CJCQ-135 |
CJCQ-150 |
CJCQ-250 |
|
進水SS（mg/l） |
＜1000 | |||
|
出水SS（mg/l） |
30~50 | |||
|
幾荷容積m3 |
80 |
125 |
139 |
198 |
|
進水管Φ1 mm |
159 |
219 |
277 |
377 |
|
出水管Φ2; mm |
159 |
377 |
377 |
530 |
|
排泥機功率Kw |
5.5 |
5.5 |
5.5 |
5.5 |
|
自重T |
20 |
25.5 |
26.3 |
35 |
|
最大荷重T |
190 |
280 |
350 |
425 |

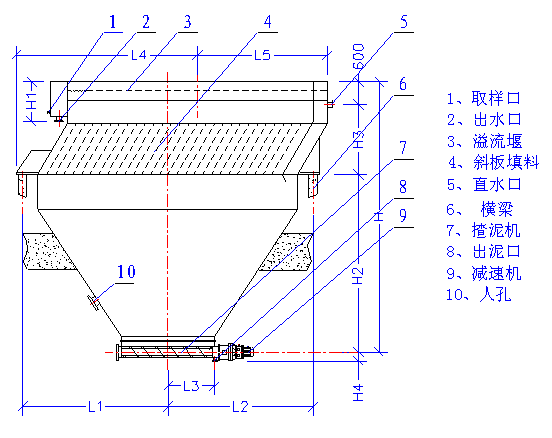

(二)、高效斜板沉淀器外形結構圖
(三)、高效斜板沉淀器尺寸參數(shù)
|
尺 寸
型號 |
H |
H1 |
H2 |
H3 |
H4 |
L1 |
L2 |
L3 |
L4 |
L5 |
|
CJCQ-90 |
6905 |
1205 |
3450 |
2100 |
450 |
2670 |
2670 |
1345 |
3100 |
2970 |
|
CJCQ-135 |
7250 |
1300 |
3450 |
2100 |
450 |
3180 |
3180 |
1345 |
3710 |
4020 |
|
CJCQ-150 |
7850 |
1300 |
3450 |
2100 |
450 |
4205 |
4205 |
1350 |
4125 |
3755 |
|
CJCQ-250 |
7850 |
1400 |
3450 |
2100 |
500 |
4205 |
4205 |
1350 |
4205 |
4502 |

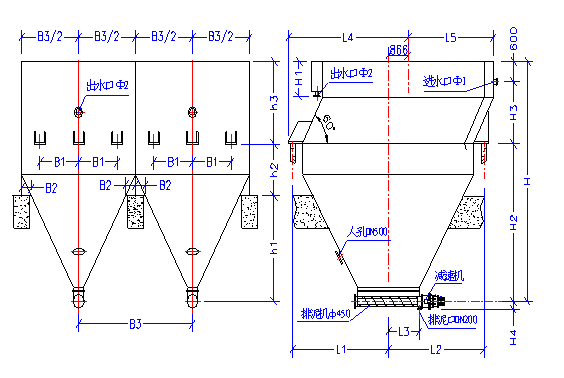

(四) 、高效斜板沉淀器多元組合形式
(五) 、高效斜板沉淀器多元組合尺寸參數(shù)
|
尺 寸
型 號 |
h1 |
h2 |
h3 |
B1 |
B2 |
B3 |
B4 |
|
CJCQ-90 |
2600 |
2050 |
2255 |
1125 |
250 |
4000 |
1300 |
|
CJCQ-135 |
2700 |
1700 |
2700 |
1200 |
250 |
4000 |
1300 |
|
CJCQ-155 |
3000 |
1700 |
2700 |
1700 |
250 |
5000 |
1700 |
|
CJCQ-250 |
3000 |
1700 |
2700 |
1700 |
250 |
5000 |
1700 |
